El magnetismo controlado une la física básica y la fabricación industrial moderna. Desempeña un papel fundamental en la automatización, la clasificación de precisión y el manejo de materiales pesados en la actualidad. Las industrias de todo el mundo dependen de estos campos magnéticos dinámicos para mover montañas de chatarra de forma segura y rápida. Básicamente, un electroimán es un imán controlable y altamente especializado. Produce un fuerte campo magnético utilizando una corriente eléctrica directa o alterna. Normalmente, los ingenieros enrollan un cable conductor firmemente alrededor de un núcleo ferromagnético sólido para lograr este efecto específico.
La transición de la ciencia fundamental a los imperativos comerciales reales es un paso crucial para los equipos de adquisiciones. La selección de las especificaciones correctas dicta directamente la eficiencia operativa general, la seguridad de las instalaciones y la viabilidad del proyecto a largo plazo. Debe evaluar cuidadosamente los ciclos de trabajo específicos, los límites térmicos estrictos y los materiales del núcleo antes de comprarlos. Tomar la decisión equivocada a menudo conduce a fallas mecánicas, mientras que la elección correcta garantiza una automatización industrial perfecta.
Conclusiones clave
Los electroimanes dependen de la interacción entre la corriente eléctrica, las vueltas de las bobinas y los materiales del núcleo para generar campos magnéticos controlables bajo demanda.
A diferencia de los imanes permanentes, los electroimanes ofrecen fuerza escalable y capacidades de liberación inmediata, esenciales para la automatización y el manejo de materiales de alto rendimiento.
La evaluación de un electroimán para uso empresarial requiere evaluar los ciclos de trabajo, la disipación de calor y la dinámica de la carga útil para evitar la degradación térmica y las fallas mecánicas.
La asociación con un fabricante centrado en la ingeniería mitiga los riesgos de implementación y garantiza el cumplimiento del suministro de energía y la seguridad operativa.
La física central: cómo funciona un electroimán
El mecanismo fundamental (la analogía del "flujo de agua")
La comprensión de la física básica comienza visualizando un proceso cotidiano. Puede comparar el flujo de electrones a través de un cable conductor con el agua que fluye a través de una tubería. Cuando abres una válvula, el agua corre hacia adelante en una dirección específica. De manera similar, la aplicación de un voltaje eléctrico empuja los electrones a lo largo de la pista del cable. Este movimiento direccional genera un campo magnético distinto alrededor del conductor. Detener la corriente detiene el campo instantáneamente.
Sin embargo, un cable desnudo por sí solo crea un campo débil. Para solucionar este problema, los ingenieros introducen un núcleo ferromagnético, normalmente de hierro. El núcleo actúa como una esponja altamente eficiente para las líneas de fuerza magnéticas. Concentra el flujo magnético disperso y lo amplifica significativamente. Las moléculas de hierro se alinean perfectamente bajo la influencia eléctrica. Transforman una reacción eléctrica menor en una fuerza física masiva capaz de levantar toneladas de acero.
Variables que dictan la fuerza magnética
Varios parámetros estrictos controlan cuánta potencia de elevación entrega finalmente su equipo. No se pueden adivinar estas variables al diseñar sistemas de automatización industrial. La evaluación de un comercial electroimán requiere observar de cerca tres elementos fundamentales:
Número de vueltas de la bobina: agregar más vueltas de cable alrededor del núcleo aumenta exponencialmente el campo magnético total.
Intensidad de corriente (amperios): empujar un mayor volumen de electricidad a través del cable aumenta directamente la salida magnética.
Permeabilidad del material del núcleo: el uso de hierro de alta calidad o acero especializado permite que el núcleo conduzca el flujo magnético de manera más eficiente.
Estas variables se relacionan directamente con la Ley de Ampère. Este principio establece que el campo magnético producido por una corriente eléctrica es proporcional al tamaño de esa corriente. Al manipular la densidad y el amperaje de la bobina, los fabricantes escalan las capacidades de retención de manera segura. Garantizan que el equipo cumpla con rigurosas demandas de producción sin complicar demasiado la operación diaria de los trabajadores del piso.
Enmarcando el problema empresarial: dónde los electroimanes generan valor
Manejo de materiales pesados y procesamiento de chatarra
Mover objetos ferrosos grandes, pesados e irregulares plantea un enorme desafío de seguridad. Las eslingas y los ganchos tradicionales fallan al manipular chatarra irregular o losas de acero masivas. El magnetismo bajo demanda resuelve completamente este problema de manipulación física. Los operadores bajan la unidad sobre una pila de chatarra, activan la potencia y la levantan de forma segura. No requiere manipulación manual.
El éxito en el procesamiento de chatarra depende de algunos criterios no negociables. Necesita una fuerza de sujeción confiable para evitar caídas en el aire. También necesita tiempos de lanzamiento rápidos para mantener un alto rendimiento operativo. Además, la unidad debe exhibir cero magnetismo residual una vez apagada. El magnetismo persistente hace que las piezas de acero más pequeñas se peguen, lo que ralentiza el siguiente ciclo de elevación y frustra a los operadores.
Clasificación automatizada y separación magnética
Las instalaciones de producción modernas no pueden permitirse tiempos de inactividad inesperados causados por daños en la maquinaria. Las plantas de minería, reciclaje y procesamiento de alimentos enfrentan una amenaza constante por el metal atrapado. Pernos sueltos, brocas rotas o virutas de hierro perdidas contaminan habitualmente los flujos de material a granel. La eliminación continua de estos peligrosos desechos es absolutamente esencial.
Los separadores magnéticos suspendidos eliminan estos contaminantes dañinos de los flujos de productos en movimiento. Protegen las costosas trituradoras, trituradoras y cintas transportadoras de daños catastróficos. Al emplear separación magnética continua, los administradores de instalaciones protegen sus equipos de procesamiento primario. Garantizan la pureza del producto de consumo final, lo que evita costosas retiradas del mercado y protege la reputación de la marca corporativa.

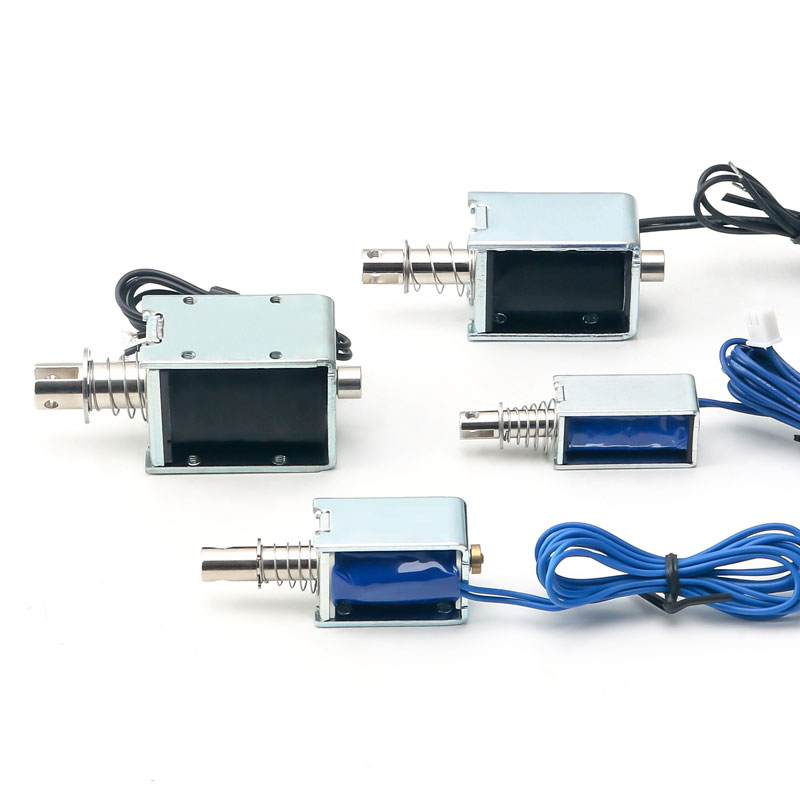

Automatización de precisión (solenoides y actuadores)
El valor industrial va mucho más allá del levantamiento de objetos pesados. La automatización de precisión depende en gran medida de la actuación magnética a microescala. Los solenoides y los actuadores magnéticos impulsan los movimientos precisos que se encuentran dentro de la robótica, las válvulas de control de fluidos y las líneas de montaje automatizadas. Estos componentes traducen la energía eléctrica en movimiento mecánico lineal instantáneo.
En entornos altamente automatizados, la actuación en microsegundos es un requisito estricto. Una válvula de fluido automatizada debe abrirse y cerrarse instantáneamente para mezclar productos químicos con precisión. Los brazos robóticos requieren fuerzas de agarre rápidas para ensamblar componentes electrónicos complejos. Este control magnético preciso, repetible y de acción rápida permite que la fabricación moderna alcance velocidades de producción sin precedentes.
Categorías de soluciones: tipos de electroimanes industriales
Electroimanes de CA versus CC
Elegir el tipo de energía correcto es una decisión de ingeniería crítica. Las unidades de corriente alterna (CA) y corriente continua (CC) se comportan de manera muy diferente en entornos industriales. Los modelos AC ofrecen tiempos de actuación extremadamente rápidos. Se encienden y apagan en fracciones de segundo, lo que los hace perfectos para la automatización de ciclo rápido. Sin embargo, siguen siendo propensos a altas corrientes de irrupción y vibraciones mecánicas.
Los modelos de CC tardan un poco más en generar su campo magnético. A pesar de este pequeño retraso, proporcionan una fuerza de retención estable, silenciosa y altamente escalable. Las unidades de CC no sufren las vibraciones que se encuentran en las de CA. Son el estándar indiscutible para el levantamiento de objetos pesados y la separación continua de materiales.
Cuadro comparativo: electroimanes industriales de CA y CC
Especificación
Electroimanes de CA
Electroimanes CC
Velocidad de actuación
Extremadamente rápido (milisegundos)
Acumulación de campo más lenta
Fuerza de retención
Propenso a la fluctuación (charla)
Altamente estable y consistente
Corriente de irrupción
Alto pico de potencia inicial
Mínimo o ningún pico de energía
Aplicación primaria
Válvulas, clasificación robótica rápida
Levantamiento de chatarra, manipulación pesada
Solenoides versus configuraciones toroidales

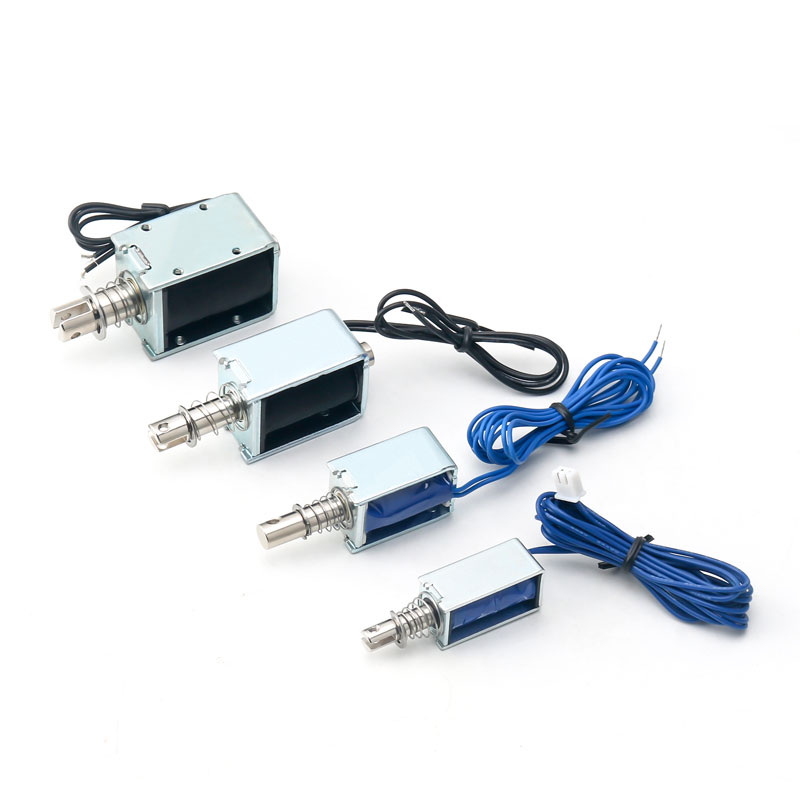

Más allá de la fuente de alimentación, la geometría física dicta la funcionalidad. Los solenoides utilizan una configuración de bobina cilíndrica recta. Se destacan por proporcionar fuerzas lineales de empuje o tracción. Cuando se energiza, la bobina succiona un émbolo de metal hacia su centro. Los ingenieros asignan solenoides directamente a mecanismos de bloqueo, controles de válvulas neumáticas e interruptores de seguridad.
Por el contrario, las configuraciones toroidales utilizan un núcleo en forma de rosquilla. Esta geometría de circuito cerrado ofrece una contención magnética altamente eficiente. Evita que el flujo magnético se filtre al entorno circundante. Los diseños toroidales evitan interferencias no deseadas con equipos electrónicos sensibles cercanos. Se asignan perfectamente a dispositivos médicos, sensores de precisión y transformadores de potencia avanzados donde la claridad de la señal es primordial.
Dimensiones clave de evaluación para adquisiciones
Ciclo de trabajo y gestión térmica
La generación de calor sigue siendo el principal enemigo de la longevidad de los equipos. Siempre que la electricidad fluye a través de un cable, la resistencia eléctrica produce calor residual. Si una unidad funciona continuamente sin una refrigeración adecuada, se sobrecalentará. Debe evaluar las soluciones basándose estrictamente en su ciclo de trabajo establecido.
Un ciclo de trabajo del 50% significa que la unidad solo puede funcionar durante la mitad de un período de tiempo determinado antes de que requiera una fase de enfriamiento. Un ciclo de trabajo 100 % continuo significa que el equipo puede permanecer encendido indefinidamente. Debe buscar funciones de disipación de calor integradas. Las carcasas de aluminio con aletas, los compuestos de encapsulado especializados y los fluidos de enfriamiento activos ayudan a controlar las temperaturas internas y prevenir fallas catastróficas del serpentín.
Dinámica y escalabilidad de la carga útil
La capacidad de elevación teórica rara vez coincide con las realidades de implementación del mundo real. Un bloque de acero limpio y perfectamente plano se comporta de manera diferente a una pila de chatarra irregular y oxidada. Debe evaluar la capacidad de elevación frente a la dinámica física de su carga útil diaria. El óxido de la superficie, las capas de pintura y los espacios de aire atrapado debilitan gravemente el agarre magnético eficaz.
Recomendamos reconocer de forma transparente estas variables de campo. El espesor del material también juega un papel muy importante; La lámina metálica delgada se satura rápidamente y limita la fuerza de agarre total. En entornos de producción en vivo, los factores de seguridad no son negociables. Los ingenieros suelen exigir un factor de seguridad de 2:1 o incluso 3:1 para garantizar que la carga permanezca segura durante oscilaciones físicas inesperadas o sacudidas repentinas.
Estándares de seguridad, energía y cumplimiento
La continuidad de la energía garantiza la seguridad de las instalaciones. Si falla la red eléctrica principal, un electroimán activo dejará caer su carga útil al instante. Este escenario plantea una amenaza letal para el personal y el equipo que se encuentra debajo. La implementación de sistemas de respaldo sólidos previene estos desastres.
Los equipos de adquisiciones deben garantizar el estricto cumplimiento de las normas de seguridad industrial. Siga estas pautas críticas durante la fase de evaluación:
Integre las caídas de batería: instale sistemas de alimentación ininterrumpida (UPS) para mantener el campo magnético durante los cortes eléctricos primarios.
Siga las pautas de OSHA: asegúrese de que el equipo cumpla con los estándares de elevación y movimiento de la Administración de Salud y Seguridad Ocupacional.
Verifique las clasificaciones NEMA: seleccione unidades con clasificaciones de gabinete apropiadas de la Asociación Nacional de Fabricantes Eléctricos para bloquear el polvo, la humedad y los productos químicos corrosivos.
Realidades de implementación y eficiencia operativa
Gestión de la degradación y el desgaste
El uso industrial intensivo tiene un costo físico en los equipos. El riesgo interno más grave proviene de la degradación térmica. Los ciclos constantes de calentamiento y enfriamiento rompen lentamente el aislamiento protector que envuelve las bobinas internas de cobre. Una vez que este aislamiento falla, las bobinas sufren un cortocircuito y la unidad pierde por completo sus capacidades magnéticas.
El desgaste físico externo exige la misma atención. La cara inferior de la unidad impacta con fuerza el acero pesado docenas de veces por hora. Después de meses de uso, esta fricción muele la superficie. Debe insistir en que las placas de desgaste sean duraderas y reemplazables. Las placas de acero al manganeso de sacrificio protegen el sensible núcleo interno del trauma físico directo y prolongan significativamente la vida operativa.
Consumo de energía versus rendimiento
Equilibrar los requisitos de energía con la producción determina su verdadera eficiencia operativa. Estas enormes unidades de elevación requieren un consumo eléctrico intenso y constante mientras están activadas. Ejecutarlos de manera ineficiente desperdicia enormes cantidades de energía y sobrecarga la infraestructura de las instalaciones.
Sin embargo, debe equilibrar este consumo de energía con la enorme eficiencia de rendimiento obtenida en el manejo de materiales. Un imán de elevación de alta capacidad mueve la chatarra diez veces más rápido que el aparejo manual con eslinga. Evaluar esta eficiencia significa observar las toneladas movidas por kilovatio-hora. La optimización de los ciclos de encendido/apagado garantiza que maximice el rendimiento físico y al mismo tiempo minimice el desperdicio de energía eléctrica durante los períodos de inactividad.
Por qué la personalización diseñada supera a lo estándar
El diferenciador de la marca
Los equipos genéricos disponibles en el mercado a menudo fallan en entornos de fabricación altamente especializados. Las unidades estándar asumen condiciones de trabajo ideales, que rara vez existen en un piso de producción sucio y con altas temperaturas. Depender de soluciones genéricas obliga a los administradores de instalaciones a comprometer la seguridad y la velocidad de producción.
La ingeniería personalizada sirve como un gran diferenciador operativo. Los fabricantes pueden adaptar devanados de bobina específicos para que coincidan con los requisitos de voltaje exactos. Pueden diseñar carcasas personalizadas de alta resistencia para adaptarse a soportes de grúa exclusivos. La implementación de fluidos refrigerantes patentados o aislamiento de alta temperatura previene directamente la degradación térmica. Estas mejoras personalizadas tienen un impacto directo en la vida útil del equipo y garantizan una producción diaria constante e ininterrumpida.
Acciones a seguir para la preselección
Navegar por el proceso de adquisiciones requiere un enfoque consultivo. Debe evitar simplemente realizar pedidos desde un catálogo estándar. El proceso de compra ideal implica una estrecha colaboración entre su equipo interno y el departamento de ingeniería del fabricante.
Comience compartiendo dibujos CAD exactos de su entorno de elevación. Proporcione especificaciones completas de carga útil, incluidos grados de materiales, pesos máximos y variaciones dimensionales. Comunique claramente sus limitaciones ambientales, como la temperatura ambiente de las instalaciones, los niveles de polvo y la exposición a productos químicos. Este riguroso intercambio de datos permite a los ingenieros crear una solución altamente optimizada y resistente adaptada a las condiciones exactas de su piso.
Conclusión
Comprender cómo interactúan las bobinas internas y los materiales del núcleo es simplemente el primer paso. Alinear estas propiedades físicas con sus demandas operativas específicas garantiza una implementación exitosa. Debe evaluar los ciclos de trabajo, la gestión del calor y la dinámica de carga útil realista para proteger su equipo de fallas térmicas o físicas prematuras. Pasar de las soluciones disponibles en el mercado a sistemas diseñados a medida garantiza un mayor rendimiento y operaciones diarias más seguras.
Ahora es el momento de optimizar su estrategia de manejo de materiales. Programe una consulta técnica con un especialista en ingeniería hoy. Solicite una hoja de especificaciones de capacidad personalizada para compararla con las métricas actuales de sus instalaciones o envíe sus datos de carga útil específicos para recibir una cotización práctica y personalizada.
Preguntas frecuentes
P: ¿Qué causa que un electroimán pierda su fuerza con el tiempo?
R: El daño térmico es el principal culpable. El sobrecalentamiento repetido degrada el aislamiento protector interno que rodea las bobinas de alambre. Esta ruptura térmica provoca microcortocircuitos entre los devanados. Además, los devanados sueltos de la bobina o los impactos físicos severos en el núcleo pueden alterar la trayectoria del flujo magnético, reduciendo permanentemente la fuerza de elevación.
P: ¿Cómo se determina el ciclo de trabajo correcto de un electroimán?
R: Se determina calculando la relación entre "tiempo encendido" y "tiempo apagado". Si una unidad tiene un ciclo de trabajo del 50%, puede funcionar de manera segura durante 10 minutos, pero posteriormente debe descansar y enfriarse durante 10 minutos. Hacer coincidir adecuadamente el ciclo de trabajo con su ritmo operativo evita un sobrecalentamiento catastrófico.
P: ¿Qué le sucede a un electroimán durante un corte de energía?
R: Inmediatamente pierde su campo magnético. Cualquier carga útil suspendida caerá instantáneamente, creando un grave peligro para la seguridad. Para evitar accidentes catastróficos en aplicaciones de elevación, las instalaciones deben integrar fuentes de alimentación ininterrumpida o sistemas automatizados de caída de baterías para mantener la retención magnética hasta que la carga se baje de forma segura.
P: ¿Se puede ajustar el campo magnético de un electroimán?
R: Sí, puedes ajustar fácilmente la intensidad del campo. Al utilizar controladores de voltaje variable, los operadores pueden aumentar o disminuir la corriente eléctrica que fluye a través de las bobinas. Este control de precisión permite a las instalaciones realizar una clasificación precisa, recoger suavemente pesos de material específicos o liberar lentamente desechos sueltos.
