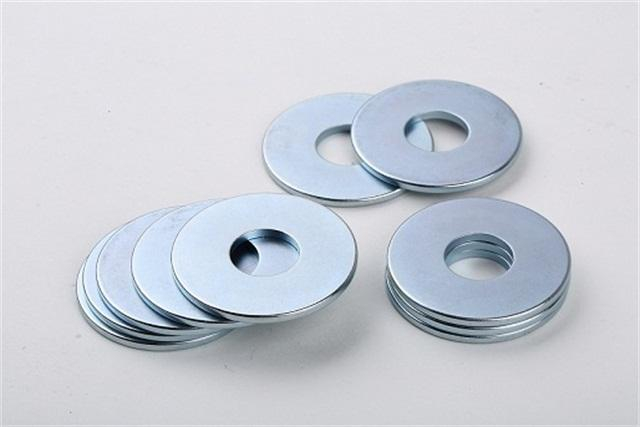

| Imanes de neodimio en motores paso a paso |
| Forma | Anillo |
| Aplicación principal | motor paso a paso |
| Enchapado | Tipo | Zn, NiCuNi, Ni químico, Epoxi, NiCuNi+Epóxido, Parileno |
| Nivel de protección | TSM 12 h, TSM 24 h, TSM 48 h, TSM 72 h, TSM 168 h |
| Calificación | N54、N52M、N50H、N48SH、N45UH、N40EH y menores |
| Temperatura de trabajo | De -20°C a 200°C |
| Tamaños disponibles (mm) | sobredosis | 6~200 |
| IDENTIFICACIÓN | 2~180 |
| Grosor de la pared | 2~30 |
| Espesor de magnetización | 0,5~50 |
| Magnetización y embalaje. | Papel no magnético, magnetizado o magnetizado multipolar, papel antioxidante, junta,
material de espuma de celda interna para embalaje al vacío, cartón, caja de plástico, transporte de paletas protectoras,
entrega urgente, logística, transporte marítimo o aéreo. |
| Re: Los datos anteriores son sólo para su referencia. Por favor contáctenos para más detalles |
Descripción general del producto
Ningbo Shine Magnetic Technology Co., Ltd. ofrece imanes de neodimio de alto rendimiento diseñados específicamente para motores paso a paso. Fabricada con un material magnético permanente de tierras raras de neodimio-hierro-boro (NdFeB sinterizado), esta serie de productos presenta un producto de alta energía, una alta fuerza coercitiva y una excelente estabilidad térmica. Se utiliza ampliamente en los conjuntos de rotor de varios motores paso a paso de imán permanente (motores paso a paso PM) y motores paso a paso híbridos.
Como componente central de imán permanente de un motor paso a paso, estos imanes determinan directamente el par de salida del motor, la precisión de posicionamiento y la estabilidad operativa. En comparación con los imanes de ferrita tradicionales, los imanes de neodimio proporcionan un par magnético más fuerte, lo que permite que el motor alcance un rendimiento superior a niveles de corriente más bajos.
Ventajas clave
1. Producto de alta energía · Alto par en un tamaño compacto
Los productos están disponibles en grados que van desde N35 a N54, con un producto energético máximo (BH) máximo superior a 50 MGOe. Un producto de alta energía significa que se genera un par de retención más fuerte para el mismo volumen, lo que ayuda a los motores paso a paso a lograr una respuesta de arranque y parada más rápida y un control de posicionamiento más preciso.
2. Excelente estabilidad a altas temperaturas · Múltiples grados disponibles
Para abordar los problemas de aumento de temperatura en motores paso a paso durante el funcionamiento a largo plazo o en condiciones de carga alta, ofrecemos una serie completa de grados resistentes a la temperatura:
Serie N: Temperatura máxima de funcionamiento 80°C, adecuada para condiciones de funcionamiento estándar
Serie M (N52M): Temperatura máxima de funcionamiento 100°C
Serie H (N50H): Temperatura máxima de funcionamiento 120°C
Serie SH (N48SH): Temperatura máxima de funcionamiento 150°C
Serie UH (N45UH): Temperatura máxima de funcionamiento 180°C
Serie EH (N40EH): Temperatura máxima de funcionamiento 200°C
Los imanes de neodimio de alta temperatura de grado UH/EH son particularmente adecuados para motores cerrados, equipos automatizados que requieren un funcionamiento continuo a largo plazo y aplicaciones industriales en entornos de alta temperatura.
3. Magnetización multipolar · Coincidencia precisa de ángulos de paso
Admite magnetización unipolar o multipolar, con magnetización personalizada disponible según la cantidad de pares de polos requerida por el cliente. La magnetización multipolar garantiza la formación de polos N y S alternos con precisión en la superficie del rotor, que funciona en conjunto con el campo magnético pulsado generado por los devanados del estator para lograr una salida estable en ángulos de paso estándar como 1,8°, 7,5° y 15°.
4. Diseño de anillo/arco · Compatible con estructuras de motores convencionales
La forma principal del producto es el imán de anillo (Imán de anillo), aunque también se pueden proporcionar imanes de segmento en forma de arco (Imán de segmento de arco) a pedido. Con un rango de diámetro exterior de 6 a 200 mm, un rango de diámetro interior de 2 a 180 mm, un rango de espesor de pared de 2 a 30 mm y un rango de espesor magnetizado de 0,5 a 50 mm, estos productos pueden cumplir con los requisitos de tamaño de rotor para la gran mayoría de motores micropasos, motores paso a paso de precisión y motores paso a paso de grado industrial del mercado.
Aplicaciones
Los imanes de neodimio para motores paso a paso se utilizan ampliamente en conjuntos de rotores de motores en los siguientes campos:
Impresoras 3D: control preciso del movimiento de boquillas y plataformas
Máquinas herramienta CNC: movimiento de avance de alta precisión
Equipos de ofimática: Mecanismos de alimentación y posicionamiento del papel en escáneres, fotocopiadoras e impresoras.
Dispositivos médicos: accionamientos de precisión en bombas de infusión e instrumentos analíticos
Vigilancia de seguridad: Control de rotación para cámaras PTZ
Automatización industrial: juntas robóticas y accionamientos de transportadores en líneas de producción automatizadas
Electrónica de Automoción: Ajuste eléctrico de espejos retrovisores y motores de elevalunas
En estas aplicaciones, los rotores de imán permanente de neodimio proporcionan una mayor densidad de torque, lo que permite que los motores entreguen una mayor fuerza motriz dentro de espacios de instalación limitados mientras mantienen un funcionamiento suave a baja velocidad y capacidades de respuesta rápida de arranque y parada.
