La integración segura de conjuntos magnéticos en aplicaciones industriales, minoristas o estructurales presenta un desafío de ingeniería único y exigente. Los ingenieros deben equilibrar constantemente la máxima potencia de sujeción con los estrechos límites espaciales y la tensión mecánica continua. Si bien tradicionales los imanes en recipiente brindan una fuerza magnética unilateral óptima, elegir la rosca de montaje incorrecta puede causar problemas estructurales importantes. La selección entre una rosca hembra interna o un perno macho externo afecta todo, desde la integridad estructural hasta posibles fallas mecánicas. Un estilo de montaje que no coincide conduce rápidamente a frustrantes interferencias en el montaje.
Esta guía establece un marco de evaluación estricto basado en parámetros. Aprenderá cómo elegir el diseño correcto de imán en recipiente roscado para los requisitos específicos de su proyecto. Nos saltamos intencionadamente las especificaciones de laboratorio en condiciones ideales. En cambio, nos centramos completamente en las limitaciones de ingeniería del mundo real, la dinámica de carga y las prácticas de implementación segura. Al final de este artículo, comprenderá exactamente cómo especificar estos componentes con confianza.
Conclusiones clave
Las roscas internas son óptimas para montaje empotrado y entornos con límites de espacio estrictos, que requieren un perno externo para la fijación.
Las roscas externas (pernos) simplifican el montaje mediante orificios pasantes en paneles y soportes, asegurados con una tuerca estándar.
El rendimiento en el mundo real depende en gran medida de la dinámica de carga; Los imanes en recipiente destacan por su tracción vertical directa, pero requieren elementos de fricción adicionales o soporte mecánico para cargas de corte (deslizantes) pesadas.
La seguridad de la implementación se basa en respetar las tolerancias de mecanizado, evitar un ajuste excesivo (que corre el riesgo de fracturar el imán) y tener en cuenta factores ambientales como el calor y la corrosión.

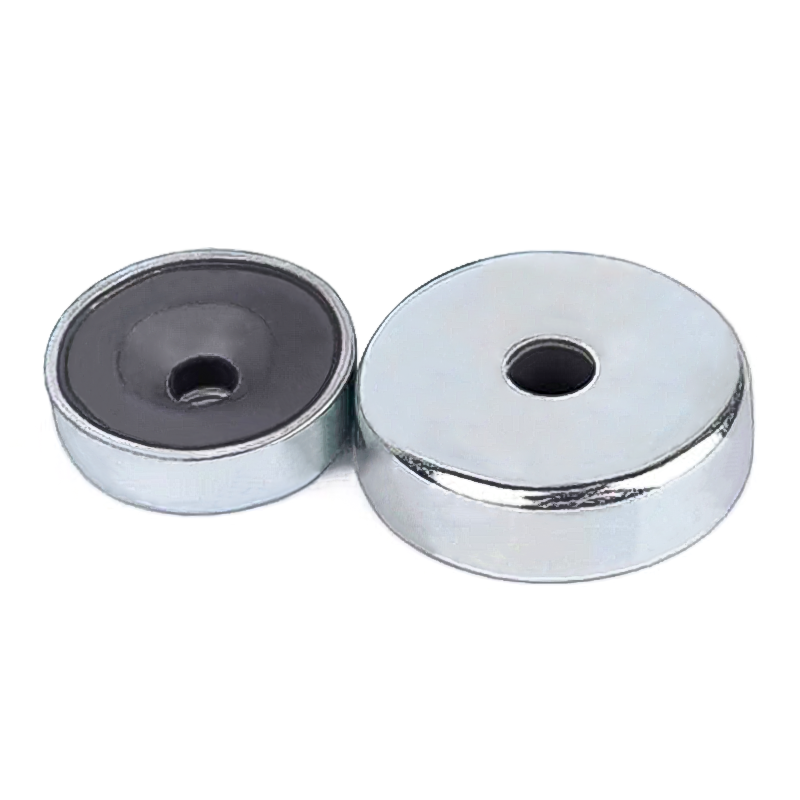

Evaluación de imanes de recipiente con rosca interna: casos de uso y limitaciones
Comprender el perfil estructural de las roscas hembra internas es crucial para una integración adecuada. El casquillo roscado interno queda completamente al ras o ligeramente por debajo de la superficie superior de la carcasa de acero. Los fabricantes diseñan la copa de acero para rodear completamente el imán. Esta geometría específica centraliza el campo magnético en la cara activa. Protege eficazmente los lados y la parte trasera de la emisión de campos magnéticos perdidos. El casquillo roscado le permite atornillar un perno roscado separado directamente en el conjunto.
Debe aplicar criterios específicos al determinar si un hilo interno se adapta a su proyecto. Considere los siguientes criterios de éxito ideales:
Aplicaciones que requieren una instalación estrictamente de bajo perfil. Ofrecen una mínima protuberancia vertical sobre la superficie de montaje.
Asambleas que necesitan la máxima flexibilidad. Conserva la posibilidad de elegir la longitud exacta del perno. También puede seleccionar tipos de cabeza específicos, como cabezas avellanadas o hexagonales.
Instalaciones de equipos suspendidos. Estos entornos a menudo requieren cambiar con frecuencia un gancho roscado o un cáncamo.
Sin embargo, se deben observar estrictamente varias restricciones de implementación. El riesgo más crítico implica el uso de pernos demasiado largos. Un perno largo eventualmente tocará fondo dentro de la copa de acero. Cuando aplica un par de torsión a un perno que tocó fondo, la presión se transfiere directamente hacia abajo. Esta presión extrema fracturará fácilmente el frágil material magnético interno. Destruye el componente instantáneamente. Siempre debes calcular la profundidad del hilo con precisión. Asegúrese de dejar un espacio suficiente en la base del orificio roscado.
Evaluación de imanes en recipiente de rosca externa (perno): casos de uso y limitaciones
Los diseños de roscas externas presentan un perfil estructural muy distintivo. Utilizan un vástago roscado macho sobresaliente comúnmente conocido como perno. Los fabricantes integran este perno directamente en la parte superior de la carcasa de acero. Forma una unidad única, continua y sólida. No necesita un perno aparte para fijarlo. Este diseño integrado simplifica muchos requisitos de hardware.
Estas unidades destacan en entornos de ingeniería muy específicos. Considere los siguientes criterios de éxito ideales para montantes externos:
Escenarios de montaje mediante orificio pasante. Simplemente pasa el montante a través de un soporte de chapa o un panel acrílico. Luego, lo asegúrelo firmemente con una tuerca estándar y una arandela de anillo partido.
Líneas de montaje rápido. La gestión de una única pieza integrada ahorra un tiempo considerable. Los trabajadores de producción no necesitan hacer malabarismos con pernos e imanes separados simultáneamente.
Instalaciones de agujero ciego en materiales secundarios. Puede enroscar el perno directamente en un orificio roscado en un accesorio de aluminio o plástico más grande.
Las limitaciones de implementación giran en gran medida en torno a la rigidez dimensional. La dimensión del eje z permanece completamente fija. Un montante demasiado largo suele requerir un corte físico. Alternativamente, es posible que necesites insertar varias arandelas o espaciadores para cerrar el espacio. Por el contrario, si el perno es demasiado corto, se compromete inmediatamente la seguridad. Un enganche insuficiente del hilo provoca un fallo mecánico repentino bajo una gran tensión. Debe medir con precisión el espesor de su panel antes de especificar la longitud del montante.
Matriz de decisión: dinámica de carga e integración mecánica
Los ingenieros suelen malinterpretar los datos de la fuerza de atracción magnética. Los números de fuerza de tracción anunciados suponen condiciones ideales. Suponen tracción directa y perpendicular. También suponen que el material objetivo es una placa de acero gruesa y perfectamente plana. Las condiciones del mundo real rara vez coinciden con estos parámetros de laboratorio. La carga de corte representa una dinámica física completamente diferente. Ocurre cuando un imán se desliza por una superficie vertical de acero. La gravedad empuja la carga paralela a la cara de montaje. En estos casos, la capacidad de tenencia cae drásticamente. La capacidad de corte normalmente equivale sólo del 15% al 20% de la fuerza de tracción directa máxima.
Las cargas dinámicas afectan en gran medida a todas las conexiones roscadas. La vibración constante de la máquina puede aflojar lentamente el conjunto con el tiempo. Debe incorporar de forma proactiva líquidos bloqueadores de roscas. Los compuestos de resistencia media funcionan mejor para la mayoría de las aplicaciones. Las arandelas de seguridad mecánicas también ayudan a asegurar la unión de forma permanente. Además, recomendamos encarecidamente las variantes recubiertas de goma. Los revestimientos de caucho aumentan drásticamente la fricción de la superficie. Este aumento de fricción ayuda a prevenir la rotación no deseada y el deslizamiento hacia abajo.
La precisión dimensional sigue siendo no negociable para integraciones de ajuste perfecto. Siempre debes verificar cuidadosamente los estándares de rosca métrica ISO. Busque designaciones exactas como M3, M4, M6 o M8 antes de realizar el pedido. También debe tener en cuenta las tolerancias estándar de las copas de acero. Un hilo suelto compromete toda la sujeción estructural. Exija siempre tolerancias de mecanizado estrictas a su proveedor.
Tabla de capacidad de carga y contramedidas
Tipo de fuerza
Dirección de carga aplicada
Capacidad de retención esperada
Contramedidas de ingeniería requeridas
Fuerza de tracción directa
Perpendicular (90° a la superficie)
100% de la especificación nominal
Asegúrese de que la superficie objetivo de acero sea plana, gruesa y limpia.
Fuerza cortante (deslizante)
Paralelo (0° a la superficie)
15% - 20% de la especificación nominal
Utilice un revestimiento de goma o instale repisas de soporte mecánico.
Vibración dinámica
Impacto multidireccional
Altamente variable (propenso a aflojarse)
Aplique líquido bloqueador de roscas y use arandelas de seguridad mecánicas.
Selección de materiales: equilibrio entre la fuerza magnética y el medio ambiente
La elección del material magnético correcto determina el éxito del proyecto a largo plazo. El neodimio (NdFeB) representa el estándar indiscutible de la industria para requisitos de alta resistencia. Proporciona un inmenso poder de sujeción en un espacio muy compacto. Esto lo hace ideal cuando la autorización física es estrictamente limitada. Le permite diseñar conjuntos más pequeños y livianos.
Sin embargo, la ferrita (cerámica) ofrece una alternativa muy rentable. Funciona excepcionalmente bien en entornos de alta temperatura donde falla el neodimio. Elija Ferrita cuando las restricciones de tamaño físico sean mínimas. Ocupa más espacio pero ofrece un valor y una estabilidad térmica excelentes.
La degradación ambiental arruina rápidamente los componentes mal especificados. La humedad y los productos químicos agresivos degradan rápidamente las materias primas magnéticas. El entorno operativo previsto debe dictar sus requisitos de recubrimiento. El revestimiento estándar de Ni-Cu-Ni (níquel-cobre-níquel) funciona excepcionalmente bien para uso general en interiores. Proporciona una excelente resistencia básica a la corrosión. Para entornos exteriores hostiles o húmedos, elija opciones recubiertas de goma. Ofrecen una protección superior de la superficie y previenen eficazmente la entrada de humedad.
Es necesario observar estrictamente los techos térmicos. Exceder las temperaturas máximas de funcionamiento provoca una pérdida magnética irreversible. Los grados de neodimio estándar normalmente se degradan rápidamente por encima de los 80 °C (176 °F). Una vez que el calor desmagnetiza el material, el conjunto no recuperará su resistencia original al enfriarse. Siempre verifique la clasificación de grado de temperatura específica.
Proceso de evaluación de materiales paso a paso
Calcule las limitaciones espaciales exactas y la huella máxima de su área de reunión.
Determine la temperatura ambiente máxima absoluta de funcionamiento que enfrentará el componente.
Identifique cualquier elemento corrosivo en el medio ambiente, incluida la alta humedad o la exposición a productos químicos.
Seleccione Neodimio para obtener máxima resistencia en espacios reducidos, o elija Ferrita para aplicaciones de alto calor con presupuesto limitado.
Tabla de comparación de materiales
Tipo de material
Fuerza relativa
Temperatura máxima estándar
Perfil de costos
Mejor escenario de aplicación
Neodimio (NdFeB)
Extremadamente alto
80°C / 176°F
De primera calidad
Conjuntos compactos que requieren un poder de sujeción masivo.
Ferrita (cerámica)
Moderado
250 °C/482 °F
Económico
Grandes luminarias industriales expuestas a calor intenso.
Debida diligencia en materia de adquisiciones y riesgos comunes de implementación
Los ingenieros suelen subestimar la fragilidad mecánica de los materiales magnéticos sinterizados. Los tratan erróneamente como componentes sólidos de acero. Los metales sinterizados carecen inherentemente de la elasticidad del acero estándar. Apretar demasiado una conexión roscada representa un error crítico y común. Una fuerza de rotación excesiva deforma fácilmente la copa de acero circundante. Esta sutil distorsión rompe inmediatamente el frágil imán asegurado en su interior. Siempre debe utilizar una llave dinamométrica calibrada durante la instalación. Establezca un valor de par máximo estricto para los trabajadores de su línea de montaje.
La mezcla de metales diferentes crea graves problemas a largo plazo. Esto se vuelve especialmente problemático en ambientes húmedos o muy húmedos. Por ejemplo, combinar un perno de acero inoxidable con una carcasa estándar galvánica favorece la corrosión galvánica. Los metales diferentes reaccionan químicamente en presencia de humedad. Esta reacción acelera la oxidación y provoca un rápido deterioro estructural. Puede mitigar fácilmente este riesgo. Utilice arandelas aislantes de nailon para separar los metales. Alternativamente, garantice la total compatibilidad de materiales en todos los herrajes de fijación.
Nunca acepte afirmaciones vagas sobre el rendimiento de fuentes no verificadas. Debe implementar estrictos protocolos de validación de proveedores. Seleccione únicamente aquellos proveedores que proporcionen fácilmente gráficos de fuerza de retención verificables. Estos gráficos técnicos deben tener en cuenta explícitamente espacios de aire específicos. También deben mostrar caídas de rendimiento en diferentes espesores de placas de acero. Además, exija certificaciones de cumplimiento de estándares. Asegúrese de que todos los componentes cumplan estrictamente con las regulaciones RoHS y REACH antes de finalizar cualquier compra por volumen.
Conclusión
La elección entre un diseño con rosca interna y externa se reduce en última instancia a los parámetros de espacio libre. Debe mapear minuciosamente el acceso al montaje y calcular cuidadosamente la dirección principal de la carga aplicada. Reconocer la gran diferencia entre la fuerza de tracción directa y la fuerza de corte evita fallas catastróficas en el campo.
Su próximo paso requiere ir más allá de las hojas de datos teóricas. Recomendamos encarecidamente evaluar prototipos físicos en su entorno de aplicación real. Solicite archivos CAD dimensionales detallados a un proveedor calificado para verificar si hay interferencias en el ensamblaje. Asegure muestras físicas para probar las fuerzas de atracción del mundo real. Finalmente, pruebe estos conjuntos directamente contra las superficies específicas de su aplicación para validar minuciosamente sus márgenes de seguridad.
Preguntas frecuentes
P: ¿Puedo mecanizar o volver a enhebrar un imán en recipiente yo mismo?
R: Lo desaconsejamos encarecidamente. El mecanizado genera un intenso calor localizado. Este calor desmagnetiza fácilmente el material interno de forma permanente. Además, la perforación introduce fuertes vibraciones. Estas vibraciones probablemente romperán el núcleo magnético altamente frágil, dejando el componente completamente inútil.
P: ¿Por qué el imán en recipiente roscado no logra mantener el peso anunciado en mi aplicación?
R: Varias variables provocan un rendimiento deficiente. Es posible que lo esté adheriendo a un metal objetivo delgado, que se satura rápidamente. Las superficies irregulares crean espacios de aire perjudiciales. Los revestimientos pintados actúan como separadores físicos, debilitando significativamente el campo magnético. Finalmente, es posible que esté aplicando la fuerza en forma de corte en lugar de una tracción perpendicular directa.
P: ¿Cuál es el compromiso mínimo de rosca requerido por seguridad?
R: Aquí se aplican las mejores prácticas mecánicas estándar. Asegúrese de que el enganche de la rosca sea igual al menos al diámetro total del perno o perno. Sin embargo, evite estrictamente tocar fondo con el perno en los recipientes con rosca interna. Tocar fondo crea una presión inmensa que fractura el material interno.
P: ¿Los imanes en recipiente roscados son adecuados para uso en exteriores?
R: Sí, pero sólo con la protección ambiental adecuada. Las versiones estándar en bruto se corroerán rápidamente con la lluvia. Recomendamos encarecidamente las variantes recubiertas de poliuretano o goma. Alternativamente, especifique carcasas de acero inoxidable de calidad marina. Estos diseños especializados previenen la oxidación severa y evitan que el imán interno se hinche.
